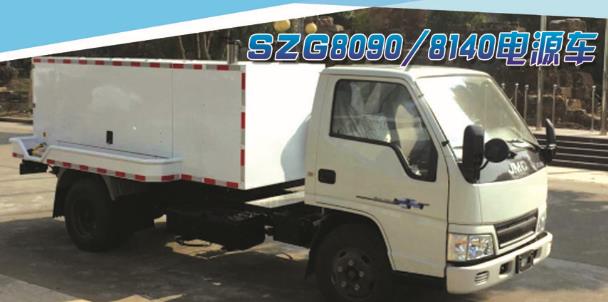

SZG8140電源機組
|
SZG8140 400 Hz 飛機地面電源的機組結構由鍍鋅鋼框架結構，鋼板彈簧減震的后橋，第五輪轉向前橋組成。電源由柴油機驅動的無刷中頻發電機提供。標準配置的柴油機為符合美國以及歐洲排放標準Tier 2 和 Com 2標準的柴油機。用戶也可以根據不同的需要選擇適合的柴油機以適應不同的需要。機組的控制面板噴涂特殊防護涂層，以保證良好的耐候性，和防護性。全面的電磁兼容特性以保證機組可以為各類民航及軍用飛機提供穩定而且精確的電源。
|
機組使用的發電機為單軸承結構、無刷、旋轉整流器、自帶冷卻風扇、與發動機直接連接。額定輸出電壓115/200V，+/-15%可調整，三相四線，Y型接法，中性線接地。
規格尺寸
|
規格尺寸 |
|
|
拖把放下
拖把豎起
整備質量
空載重量 |
4850X1926X1893mm
3951X1926X1893mm
3200Kg
2700Kg |
24V電氣系統
重型滅火消音器
推進型風扇
全流式滑油濾清器 |
干式空氣濾清器2個12 V電瓶全流式柴油濾清器開啟式燃油箱 |
|
輸出電源特性 |
|
|
|
|
電壓調制量
瞬態電壓調整率
電壓恢復時間
穩態電壓調制率 |
不大于+/-1%，空載至額定負載+/-13.8%，由空載突加至額定負載100毫秒恢復至額定電壓，+/-1%
0.5% |
|
|
|
電壓不平衡 三相負載平衡時不大于1%，在任何一項上加載30%的額定負載，其他兩相空載時不大于4%
諧波含量 總諧波不大于2%，在功率因數0.8，線性負載狀態下，任一相諧波含量不大于1.5%
波峰系數 1.414+/-0.07
頻率調制量 +/-0.1%，空載至額定負載至過載
瞬態頻率調整率 +/-2.5%，由空載突加至額定負載
瞬態頻率恢復時間 1.5秒內恢復至額定頻率，+/-0.5%
過載能力 125%5分鐘
線路壓降補償 可提升電纜末端電壓10V | |
