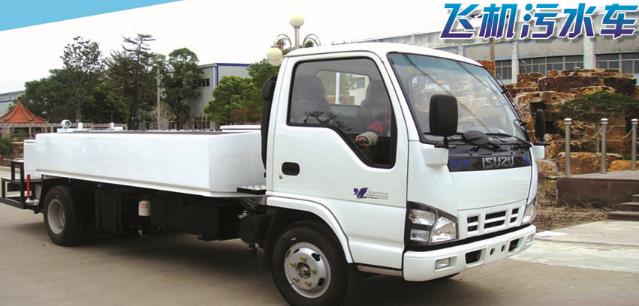

SZG9020-A系列污水車是為航空公司和機場地勤公司用于飛機廁所污水系統排放和清洗提供服務而設計的，部件全部用不銹鋼制成，本系列設備適用于為現有的所有新一代飛機提供服務。為了達到最高的設計標準，可用于在惡劣氣候和坡道路況條件下進行工作。改進后的設計特點，簡化了設備對飛機的服務，提高了經濟效益，縮短了飛機的滯留時間，降低了維修成本，同時能最大限度地減少對周圍環境造成的危害。對水泵的所有操作控制，可在后面升降平臺的安全環境里進行。本系列設備可為飛機提供服務的高度為5米（舉升高度為2.8米）。滿足國際航空業規定的通用標準和要求。
|
規格尺寸 |
柴油箱 |
100L |
|
|
液壓油箱 |
80L |
|
自重 3700kg |
后橋負載 |
4550kg |
|
總重 6800kg |
行車制動系統 |
真空助力雙回路液壓制動系統 |
|
污水罐容積： 2000L水罐容積 |
駐車制動系統 |
中央布置，手動，鼓式 |
|
清水罐容積：1000L |
轉向系統 |
液壓動力轉向系統 |
|
長X寬X高 6930X1880X2310mm |
輪胎 |
７.00-16LT |
|
軸距 3815mm |
最大功率 |
96KW/3400rpm |
|
工作平臺最高離地： 2800mm |
最大扭矩 |
280Nm/2000-1700rpm |
|
轉彎半徑 6400mm |
液壓油泵 |
齒輪泵，流量５0Ｌ/min，壓力20.6Ｍpa |
|
最大行駛速度 40km/h |
液壓馬達 |
排量12.6mＬ/ｒ，轉速2950r/min， |
|
前懸/后懸 1015/2049 |
清水泵 |
壓力20.6Ｍpa 不銹鋼，離心式，流量136L/min， |
|
|
|
壓力0.44Mpa，轉速2950r/min |
|
|
水管接頭 |
不銹鋼， 3/4” |
技術特性
發動機型號 ISUZU_水流量表_ 數字式
|
動力系統 |
發動機采用江鈴JX493G3型、缸數-缸徑X沖程為4-93×102，氣缸排量2.771升，57kw/3600r/min轉 |
|
|
速，最高轉速可達3600r/min |
|
傳動系統 |
手排檔變速箱，前進3速，最大時速25km/h |
|
轉向系統 |
液壓助力轉向系統——轉向盤直徑40cm |
|
行走系統 |
前橋，鋼板彈簧懸掛轉向橋，帶有減震器 |
|
前輪胎 |
6.50—10；后橋，鋼板彈簧懸掛高強度驅動橋 |
|
后輪胎 |
7.00—12 |
|
制動系統 |
液壓鼓式制動，真空助力，發揮最大安全效果；駐車制動——用拉桿操縱，中央、鼓式。 |
|
外形尺寸 |
3800mm×1600mm×1720mm |
|
整車總重量 |
3060kg |
|
選裝設備 |
駕駛室空調、暖風機 |
|
長Length |
3600mm |
軸距Wheelbase |
2000mm |
|
寬Width |
1860mm |
輪胎TYRES |
實芯輪胎Solid Cushion Rubber |
|
高Height |
565mm |
最大時速M(fèi)ax Speed |
25km/h | |
